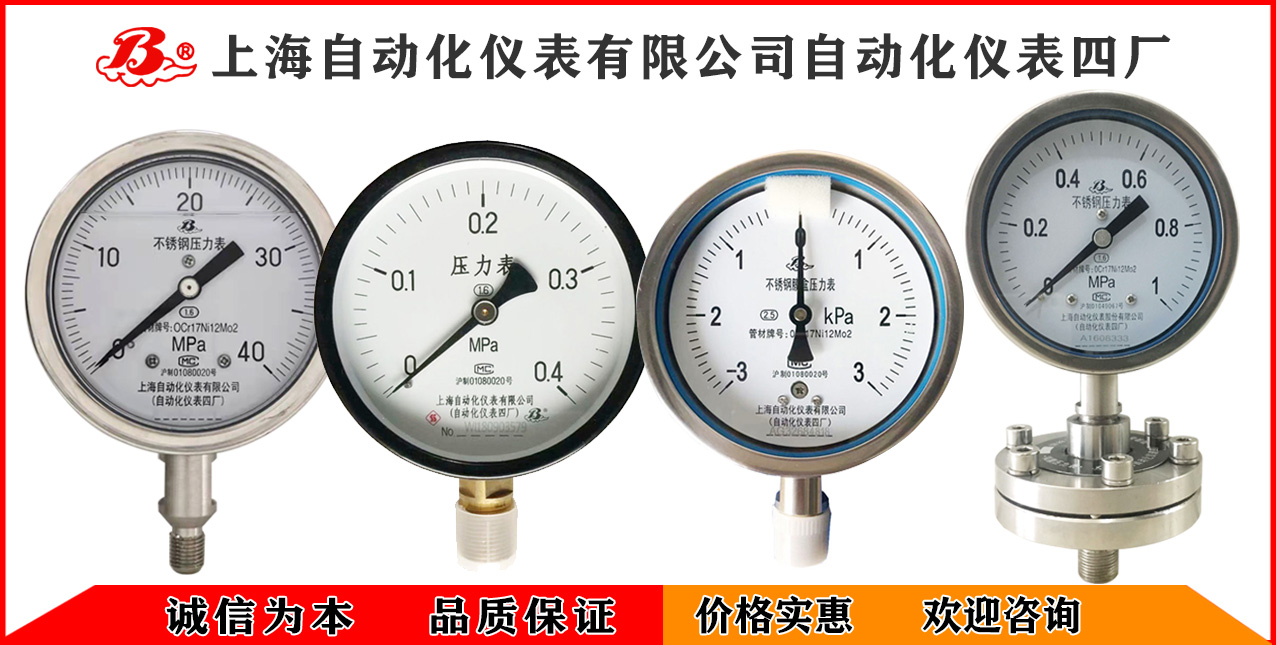

上海自动化仪表四厂生产各类压力表，主要有弹簧管压力表、普通压力表、不锈钢压力表、耐震压力表、磁助电接点压力表、膜盒压力表、膜片压力表、远传压力表、精密压力表、隔膜压力表、双针双管压力表、差压表等产品，种类齐全、质量保证。

1、弹簧管压力表的结构

压力表根据不同的用途，其内部结构也存在差异。本文所要介绍的弹簧管压力表外观上一般呈扁圆形，使用频率最高的为100mm直径型，其次还有60mm以及150mm等尺寸的弹簧管压力表目前也有一定范围的应用；就精度等级而言，最常用的是普通精度等级的1.6级或者1.5级的弹簧管压力表；在结构组成方面，弹簧管压力表主要由玻璃罩、表壳、垫圈、表盘、指针、弹簧管、连杆、调节螺丝、中心齿轮、扇形齿轮、表基板以及上下夹板等零部件所组成。

2、弹簧管压力表的工作原理

弹簧管压力表是基于其内部的弹簧管内外弧压力差设计而成的。表内弹簧管的尺寸、材质以及壁厚根据不同的量程需要可以进行不同的组合。弹簧管压力表的工作原理可大致描述为：压力值大于标准大气压的流体（液体或者气体）进入弹簧管内，因为弹簧管外圈和内圈弧面截面积不同导致内外圈存在压力差，弹簧管在压力差作用下发生弹性形变，开放的一端会向外延伸，带动拉杆和扇形齿轮转动，进一步带动中心轴转动，连接在中心轴上的指针会将中心轴的转动效果放大，指向表盘上的数字刻度，通过对指针尖部的数字的读取，可以获得所要测量的压力值的大小。压力表内内弧和外弧的压力差越大，弹簧管形变量越大，中心轴旋转的角度也就越大，指针也就随着中心轴的旋转指向表盘上更大的数字。
