ZO系列氧化锆氧量分析仪

产品简介

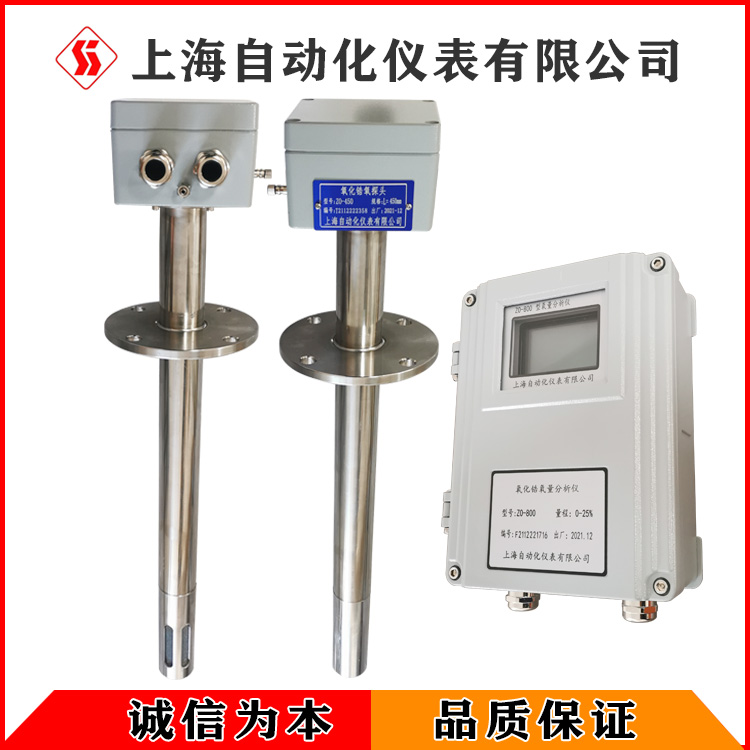

ZO系列氧化锆氧量分析仪是一种实用可靠的在线氧量自动分析仪表，由氧量检测器（传感器）和显示仪表（变送器）构成测量及显示系统，其检测器采用耐高温、耐腐蚀材料制成，可直接插入烟道内进行氧量的测量，显示仪采用单片机控制，能与各种电动单元组合仪表、常规显示记录仪及DCS集散控制系统配合使用。

氧化锆氧量分析仪用于锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含氧量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能及减少环境污染之目的。

氧化锆氧量分析仪是一种新颖的智能化工业自控仪表，它可以对诸多工业炉窑烟气中的氧含量快速、准确、在线地进行检测、比较和分析，实现低氧燃烧控制，确保生产过程的安全和经济性。因此，氧化锆氧量分析仪可广泛适用于电力、化工、冶金、石油、轻工、纺织领域中的燃烧控制，也可应用于电子元件、磁性材料等高温烧结时的微量含氧分析。

工作原理

被测气体（烟气）通过检测器（传感器）过滤器，进入氧化锆管的内侧，参比气体（空气）通过自然对流进入检测器的外侧，当锆管内外侧的氧浓度不同时，在氧化锆锆管内外侧产生氧浓差电动势（在参比气体确定情况下，氧化锆检测器输出的氧浓差电动势与检测器工作温度和被测气体浓度成函数对应关系）。该氧浓差电动势经显示仪表（变送器）转换成与被测烟气含氧量成线性关系的标准信号供显示和输出。

产品特点

·传感器采用耐高温、耐腐蚀材料，可靠性好；

·特殊的结构设计，不必外加气泵，参比气能自行对流；

·传感器设有标准气接口，可在现场运行时进行标定校验，维护方便；

·采用单片机控制及数据处理，响应速度快，测量准确，性能稳定。

功能

ZOH-IP-1型：检测器不带温度控制，测点温度550～1200℃。（又名直插式）

ZOH-2型：检测器带温度控制，测点温度<600℃；（测氧温度可自行选择调定）

ZOH—2-DLS型：检测器带温度控制，室温至1400℃。（又名高温导流式）

安装方式

H—横式

Z—竖式

Q—方型

G—壁挂型

技术参数

·测量范围：0～20.6％O₂；

·精度：≤±2％FS；

·被测烟气温度：≤600℃（低温型）；600～800℃（直插型）；800-1200℃（高温型）；

·被测烟气空气过乘系数范围：0.1～99；

·响应时间：≤3秒（90％响应）；

·电流输出：0～10mADC或4～20mADC；

·电源：220V±10％  50Hz±5％；

·工作条件：环境温度：0～50℃；      相对湿度：<85％；

·氧化锆检测器加热炉升温时间：约20分钟；
