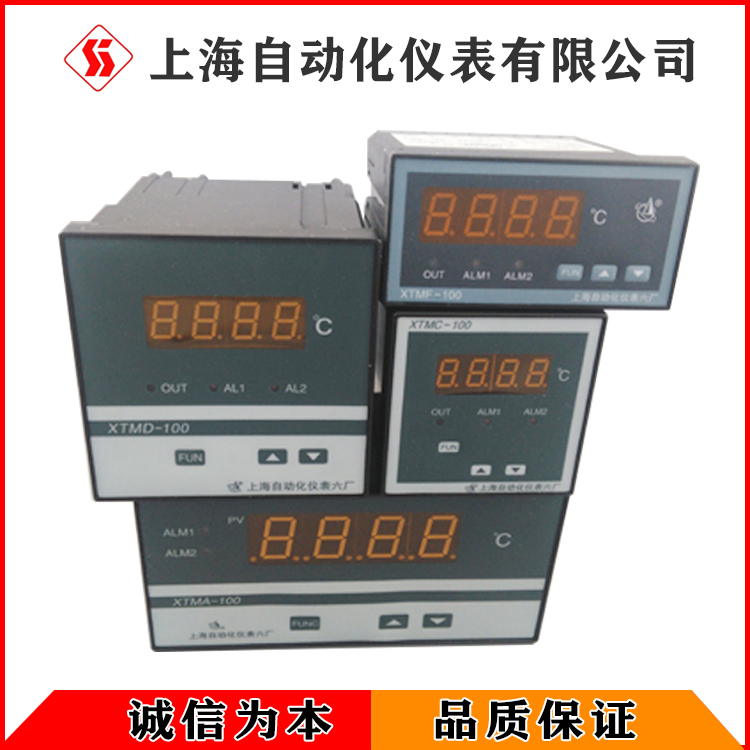

XTMA-100智能数显调节仪
产品介绍
XTM系列数显仪表是我厂推出的新一代智能数显仪表。使用了先进的SMT表面贴装技术，采用先进的开关电源，使仪表更显轻巧。具有全输入功能，不但使仪表具备一表多用，具增加仪表的可塑性。仪表经过按键的不同设置，可以构成各种复合测量调节功能，是工矿企业测量仪表的更新产品。
产品特点
具有掉电保护功能。
精度为±5%FS±1dig。
二组断电器输出灵活使用，可用于报警，也可用于调节。
线性输入时量程可随意迁移。
具有极高的性能价格比。
显法清晰直观。
可靠而实用的仪表安装结构。
分辨力为14bit。
具有传感器误差修正功能。
产品技术数据
输入形式
热电偶：B:0～1800℃；S:0～1600℃；K:0～1300℃；E:0～800℃；T:0～300℃；J:0～800℃；WRe3-WRe25：0～2000℃
热电阻：Pt100：-100～200℃、-200～600℃；Cu50：0～150℃
线性输入
mV输入：0～100mV.DC; 0～50mV.DC; 0～100mV.DC;
电压输入:0～5V.DC; 1～5V.DC;
电流输入：0～10mA.DC; 4～20mA.DC;
电阻远传压力信号：0～400Ω
辐射感温器：
WFT-202(F1石英玻璃) 400～1200℃；WFT-202(F2,K9玻璃) 700～2000℃
输出形式
二组继电器触点输出可任意组成以下方式：
1．上限报警
2．下限报警（二位式控制）
3．上、下限报警（三位式控制）
4．上、上限报警
5．下、下限报警
每副触点的不灵敏区为任意可调
每副触点的容量为3A、220V AC,无感负载。
供电电源
变压器供电：220V±10% 50Hz～60 Hz
开关电源：86V～264VAC 50Hz～60 Hz
变送器供电电源：24V、30mA.DC
产品选型资料
X | 规格 | 内容 | ||||||||
Z | 单显示 | |||||||||
T | 带调节 | |||||||||
仪表形式 | M | |||||||||
A | 160×80(mm)竖式为A(H) | |||||||||
D | 96×96(mm) | |||||||||
C | 72×72(mm) | |||||||||
F | 48×96(mm) 竖式为F(H) | |||||||||
外形尺寸 | - | |||||||||
1 | ||||||||||
0 | 上、上限报警 | |||||||||
1 | 上、下限报警 | |||||||||
2 | 下、上限报警 | |||||||||
3 | 下、下限报警 | |||||||||
调节方式/报警方式 | 0 | 全输入 | ||||||||
1 | 热电偶 | |||||||||
2 | 热电阻 | |||||||||
4 | 远程压力表 | |||||||||
5 | 线性输入 | |||||||||
6 | 辐射感温器 | |||||||||
- | D | 带24V变送器电源 | ||||||||
B | 4-20mA变送输出 | |||||||||
附加功能 | ||||||||||
X | □ | M | □ | - | 1 | □ | □ | - | □ | |
注：用户在订货时写明具体型号，出厂时按该型号设置，若不写明具体型号、规格，则按说明书上的出厂值设置。
