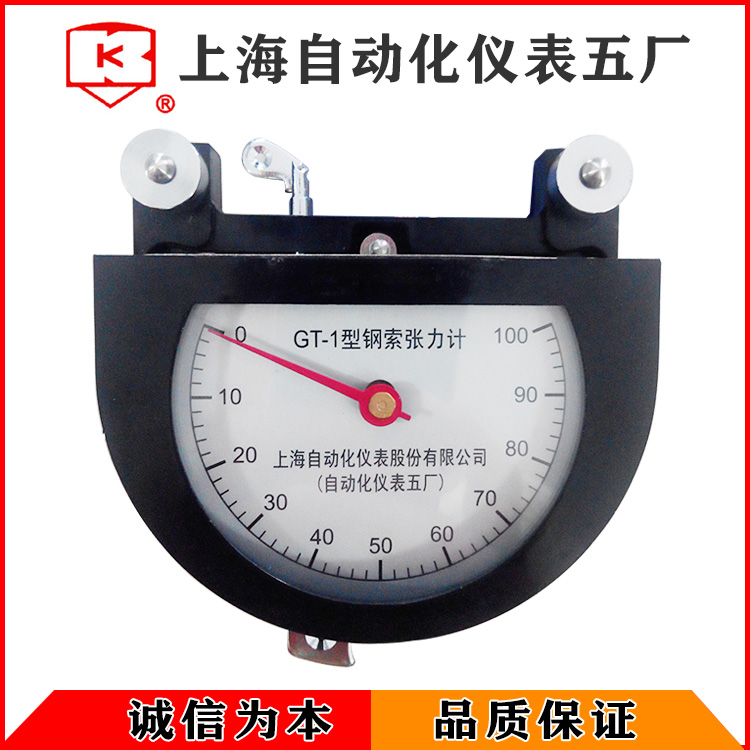

GT-1型钢索张力计

产品简介

GT-1型钢索张力计用于航空、汽车、拖拉机、建筑等工业部门中测量钢索的张力（拉紧力）。仪表结构简单，使用方便，可以测量多种规格（直径）钢索的张力。

结构原理

仪表的构造，主要以钢板为测力元件，当张紧之钢索卡在二端止动块为支点，卡块为力点之间，钢索的张力则推动卡块使钢板弯曲变形，通过推杆位动扇形齿轮传动齿轴端部的指针在度板上回转，指示出相应读数，弹簧片压在扇形齿轮的边缘上，推杆是在套管内单向运动的，当张力计从钢索上取下时，使指针留在读数上，用开关棒抬起弹簧片即可使指针回复到零。张力计的机件是安装在铝合金的外壳内。

技术参数

被测钢索的直径（公称）范围（mm）：Ф2、Ф3、Ф4、Ф5

注：钢索技术标准为YB/T5196-2005  YB/T5197-2005

张力计的指示读数范围为0-100最小分格读数为2

最大测量范围：100kg、150kg

仪表的示值允差为±5%

仪表的总重量不超过0.3kg

使用与维修

1、使用方法

根据张力试验履历书上的试验记录，选择与钢索直径配合使用的卡块（分1号、2号、3号块三种），插上销钉12（完全插入）；将开关棒11按逆时针方向旋转90度（成垂直位置）。

拉开弯臂13，将被测张紧之钢索卡上，并推动弯臂夹紧钢索；再将弯臂拉开，从钢索上取下张力计，从表盘上记下指针指示的读数；按钢索直径及卡块号数，从张力计试验履历书上即可查行相应的以公斤为单位的钢索张力；恢复开关棒原来位置，使指针回复到零位。

可按以上步骤测量三次，以取平均读数。验算测量结果的可靠性。

2、维护保养与校准

经常保持张力计的清洁，使用完毕即需置入皮套内；不能用沾着油污的手使用张力计；每次使用完毕，必需清点卡块并安放在皮套中的小袋内，以防遗失；必须按照张力试验履历书上的钢索直径与其相配的卡块配合使用，并应妥善保存履历书。

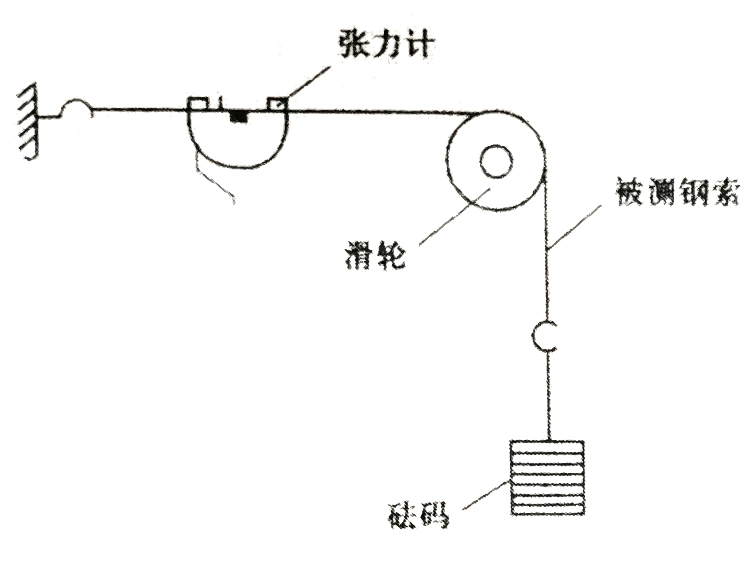

在使用中的张力计必须定期用标准拉力（标准重力）来校验读数的准确性校验方法示意如下：

3、测量过程注意事项

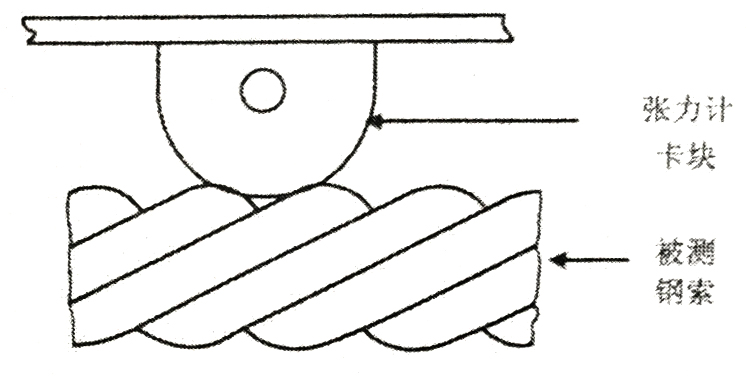

测量过程中，应平稳地对钢丝绳施加作用力，使钢丝绳能被紧紧地夹住，不得产生冲击现象，应缓慢地松手。Ф4、Ф5钢丝绳测量位置的卡块定位点图如下：
