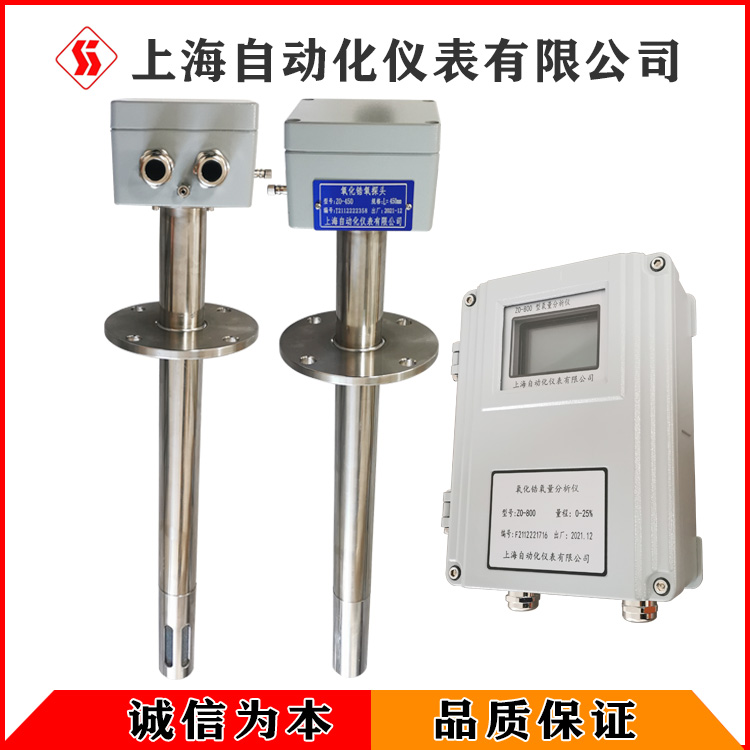

ZO系列氧化锆氧量分析仪是一种实用可靠的在线氧量自动分析仪表，由氧量检测器（传感器）和显示仪表（变送器）构成测量及显示系统，其检测器采用耐高温、耐腐蚀材料制成，可直接插入烟道内进行氧量的测量，显示仪采用单片机控制，能与各种电动单元组合仪表、常规显示记录仪及DCS集散控制系统配合使用。

ZO系列氧化锆氧量分析仪用于锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含氧量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能及减少环境污染之目的。

1、安装点的选择

安装点的烟气温度应符合小于600℃的要求，一般来说，烟气温度低，检测器使用寿命长，烟气温度高，使用寿命短。检测器不能安装在烟气不流动的死角，也不能安装在烟气流动很快的地方（如有些旁路气道的扩容腔内）。

另外要求烟道漏气较小，检测器安装维修方便，对于中、小型锅炉，建议安装在省煤器前过热器后，因为锅炉系统烟气的流向从炉膛到汽包，经过过热器、省煤器、空气预热器，由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口，由于温度过高，流速较快，将对检测器不锈钢外壳形成冲刷腐蚀，减短使用寿命；如果测点过于偏后，由于烟道系统中漏气现象，将造成测点处氧量值偏高，不能如实反映炉膛中的烟气氧量。

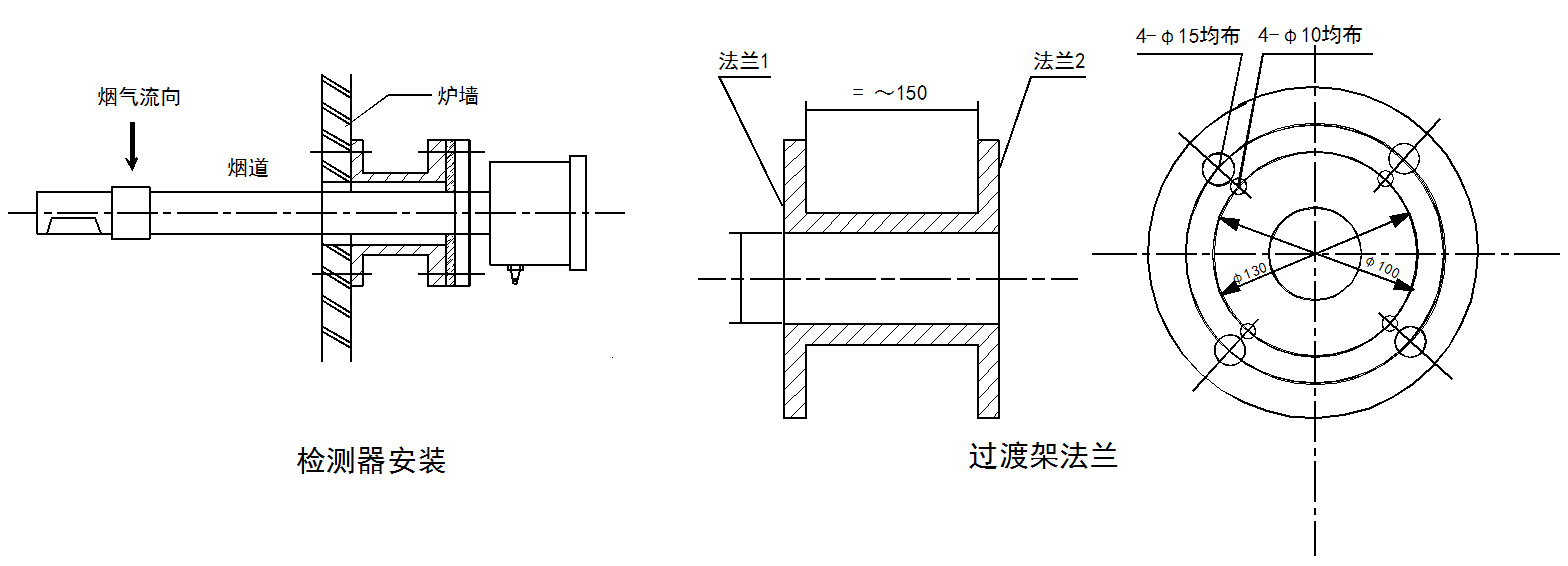

2、炉墙上的检测器固定法兰

用钢材做成如图形状的过渡架，过渡架的法兰能直接焊在炉墙处壁上或埋入炉墙中，但要求气密牢固。过渡架另一端法兰是为固定检测器而设，因此必须与检测器固定法兰的螺孔相匹配。如选用φ12mm安装孔，则将过渡架法兰的φ130mm圆上均布四个φ12mm的安装孔，使用4个M10×40的螺丝，将它与检测器的固定法兰紧固，为防止漏气，两法兰间可填充橡胶纸板密封圈。

3、检测器的安装

检测器的参比气是靠空气自然对流提供的，检测器需水平安装，参比气和标准气接口相应朝下，检测器安装法兰和过渡架法兰之间必须填橡胶纸板，以免空气漏入烟道，影响测量准确度。

检测器端头必须离锅炉内壁150mm以上，使过滤器的多孔陶瓷暴露部分背对烟气的流向（过滤器方向可单独转动）以避免陶瓷体受气体冲刷，延长使用寿命。

当检测器推入热的烟道时，为防止锆管爆裂，宜分段逐步推入，一般以10～20厘米/分钟为好。

标注：炉墙预埋管内径宜φ50mm-60mm为好，因为探头最大直径部分是φ45mm。

显示仪安装

根据所购型号显示仪的开孔尺寸，将显示仪进行固定。

仪表连接

按系统接线图将连线正确、牢固地连结。

氧电极和热电偶信号线应加屏蔽。
