产品简介
3151智能变送器是引进先进的数字电路和通信技术，最新推出的小型智能变送器，它适用于流量、液位和压力(差压、表压和绝压)的测量。与传统的变送器相比，3151智能变送器重量减轻1/3，综合性能得到提高,精度有0.075, 0.1及0.2级供用户选择。它是石油、化工、冶金、电站、轻工及市政工程等领域的理想测量仪表。 3151系列智能变送器采有HART通信协议，支持向现场总线的技术升级。
测量压力由电容式敏感元件转换为电容变量，经C/D电路直接转换为数字信号转换后送往微处理器，通过运算修正的数字信号再经D/A转换成4～20mADC输出信号送往显示、调节仪表或DCS等装置。通信线路将来自微处理器的测量压力数字信号转换成频率信号并叠加于4～20mADC模拟信号上，由相应的HART终端设备接收。
特点性能优异
适应性强、可靠性高、精度高、量程调整比大 、自诊断功能、长期漂移小、HART数字通信、超压自保护、温度影响、远程、就地调校、静压影响小。
主要技术指标
测量介质：液体、气体或蒸汽测量范围
量程调整比：100：1
精度所调量程的精度：±0.075%
最大量程的精度：±0.1%
输出信号：两线制4-20Madc(可选线性或平方根输出)，并叠加符合HART协议的过程变量数字信号。
电 源：供电电压12.5~48VDC
环境温度：–40~85℃
测量介质温度：–40~104℃
重 量 3.9kg(不包括选件)
型号规格

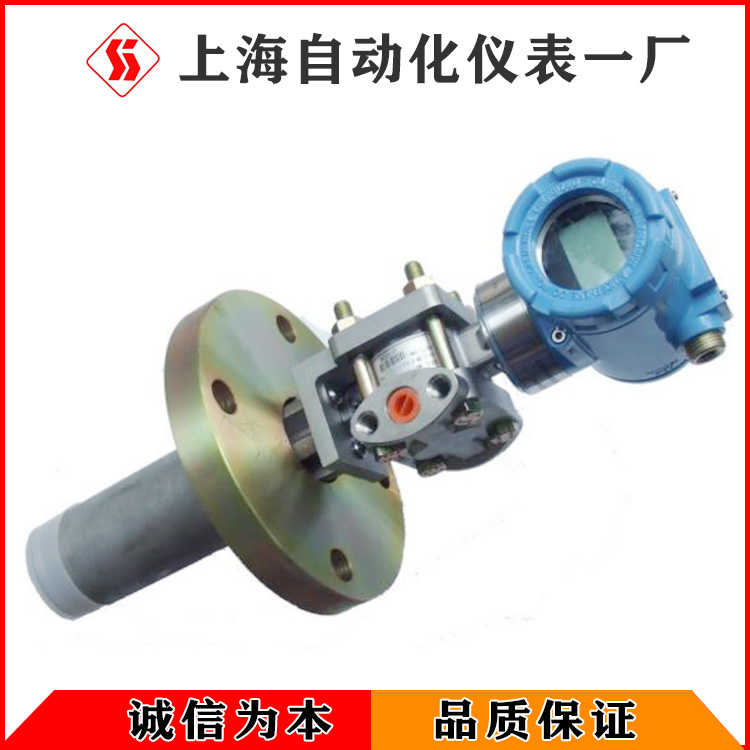

3151 LT 系列代码 | 单法兰液位变送器选型代码 | 选用项 | ||||||||
推荐使用量程 （kPa） | 4 | 0-4～40 | ||||||||
5 | 0-20～200 | |||||||||
6 | 0-70～700 | |||||||||
输出信号 型式 | A | 4～20mA直流信号＋HART协议数字信号(单参数) | 选用 | |||||||
B | 4～20mA直流信号＋HART协议数字信号(多参数) | |||||||||
E | 工业以太网协议的数字量信号 | |||||||||
F | FF基金会现场总线协议的数字量信号 | |||||||||
P | Profibus－PA协议的数字量信号 | |||||||||
高 压 侧 法 兰 型 式 | 代号 | 尺寸 | 插入筒长度 | 高压侧隔离膜片及插入筒材料 | ||||||
G0 H0 J0 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 D0 D2 D4 D6 E0 F0 | 2＃ 2＃ 2＃ 3＃ 3＃ 3＃ 3＃ 4＃ 4＃ 4＃ 4＃ 3＃ 3＃ 3＃ 3＃ 4＃ 4＃ 4＃ 4＃ 3＃ 4＃ | 平 平 平 平 50.8mm 101.6mm 152.4mm 平 50.8mm 101.6mm 152.4mm 平 50.8mm 101.6mm 152.4mm 平 50.8mm 101.6mm 152.4mm 平 平 | 316L SST不锈钢 哈氏合金 钽 316L SST不锈钢 316L SST不锈钢 316L SST不锈钢 316L SST不锈钢 316L SST不锈钢 316L SST不锈钢 316L SST不锈钢 316L SST不锈钢 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 钽 钽 | |||||||
安装法兰型式 | 代号 | 安装法兰 | ||||||||
M N P X Y Z A B C D | 2＃，150，与高压侧法兰型式配合连用，碳钢 2＃，300，与高压侧法兰型式配合连用，碳钢 2＃，600，与高压侧法兰型式配合连用，碳钢 2＃，150，与高压侧法兰型式配合连用，碳钢 2＃，300，与高压侧法兰型式配合连用，碳钢 2＃，600，与高压侧法兰型式配合连用，碳钢 3＃，150，与高压侧法兰型式配合连用，碳钢 4＃，150，与高压侧法兰型式配合连用，碳钢 3＃，300，与高压侧法兰型式配合连用，碳钢 4＃，300，与高压侧法兰型式配合连用，碳钢 | |||||||||
负压侧部件材料 | 22 | 316L SST 传感器隔离膜片 | 选用 | |||||||
23 | 哈氏合金C-276 传感器隔离膜片、 | |||||||||
25 | 钽材料 传感器隔离膜片 | |||||||||
负压侧流程法兰接头型式 | O | 1/4－18 NPT 内螺纹 | 选用 | |||||||
T | 1/2－14 NPT 内螺纹 | |||||||||
高压侧接液 法兰灌充液 | C | DC704硅油 | ||||||||
D | DC200 | |||||||||
H | 惰性油 | |||||||||
显示器件型式 | M7 | LCD（液晶）显示，可设置循环或固定显示压力、 温度、电流、百分比与测量工程量单位等多种模式。 | ||||||||
M32 | LED数字显示，可按需设定 | |||||||||
防爆型式 | d | ExdⅡCT6（隔爆型） | 选用 | |||||||
i | ExiaⅡCT6（本安型） | |||||||||
抗电源干扰型式 （本安防爆型不能用） | k | 安装内置式电源隔离模块 | 选用 | |||||||
W | 带现场安装式电源隔离器配件，用户可按需自行安装 | |||||||||
引压接头 | C12 | 一端为1/2-14NPT螺纹，另一端为外径14mm, 内径6mm连接管，用于与其它管道焊接， 两端为可拆卸式螺纹连接。 | 选用 | |||||||
