产品简介

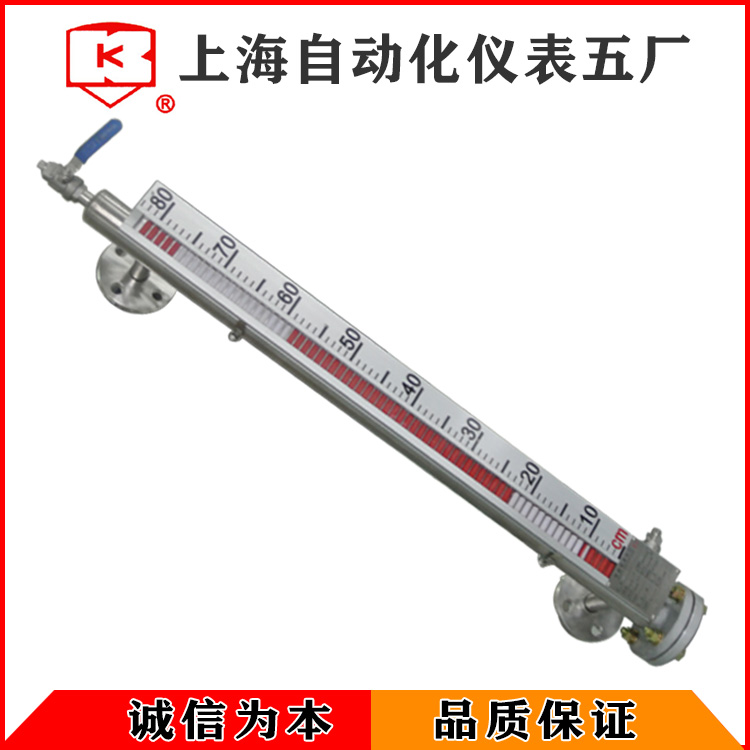

UQC系列磁性浮球液位计，可适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。该仪表与他的辅助仪表LB型磁型位置变送器，AK型磁性报警开关组合应用，可连续输出4~20mA模拟信号及开关量信号，可实现液位的上，下限远距离的控制及报警。该仪表也可以同其他的数显仪配套使用，达到多种控制目的。它广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
结构和原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转，当液位上升时，翻柱随着液位的高度转为红色，当液位下降时，翻柱由红色转为白色。
LB磁性位置变送器由液位传感器和转换模块组成。改变送器的传感器以捆绑的形式固定在UQC磁性浮球液位计的旁路管的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管带动电阻器转换成二线制4~20mADC标准信号输出
AK型磁性报警开关采用日本进口的全密封磁保持开关及其他组件组成。该报警开关以嵌口的形式固定在UQC磁性浮球液位计标尺的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的全密封保持开关作用吸合，输出开关信号，通过控制装置达到控制目的。
上述的位置变送器和报警开关输出的信号可方便的与各类仪表配套使用，从而达到控制，调节，显示及报警的目的。
产品特点
适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。
指示新颖、读数直观、醒目。
指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
结构简单，安装方便，维护费用低。
耐腐蚀、防爆，无需电源。
技术指标
测量范围：300～8000mm(侧装式：300～4000mm)；（顶装式：300～6000mm）；（底装式：精确度：10mm）
工作压力：≤2.5Mpa(普通)； ≤16Mpa（高压）特殊定做32MPa
介质密度：≥0.45g/cm3
介质温度：-196～＋400℃
介质粘度：≤0.4Pa•S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。
连接法兰：采用化工部最新颁布的HG20592～20635－97法兰标准。
型号表示
UQC- | C | 侧装式：C10~C18(该格只填数字) | |||||||
T | 顶装式：T30~T35(该格只填数字) | ||||||||
D | 底装式：D40~D45(该格只填数字) | ||||||||
O | 盲板法兰，不配排污阀 | ||||||||
W | 液位计底部配排污阀 | ||||||||
An | 配AK型磁性报警开关，n表示报警开关的数量n=1.2.3…….. | ||||||||
R | 配捆绑式LB型磁性位置变送器，输出二线制4~20mADC | ||||||||
P | 普通防水型 | ||||||||
B | 本质安全型iaIICT4配DFA-3100齐纳安全栅（GY00189）,安全栅有用户自备 | ||||||||
Bd | 隔爆型dIICT4~CT6 | ||||||||
L= | 测量范围（mm） | ||||||||
- | 介质温度 | ||||||||
D | 开口常压容量 | ||||||||
工作压力（MPA） | |||||||||
侧装式：型号UQC-C10/C11/C12/C13/C14/C15/C16/C17/C18
型号 UQC- | 结构 特点 | 接液 材质 | 测量范围 L(mm) | 适用介质条件 | 法兰连接 | 浮子 材质 | ||
温度（℃） | 压力 （MPA） | 密度 （g/m³） | DN （mm） | |||||
C10 | 标准型 | 304.316 | 300-8000 | ≤150 | ≤2.5 | ≥0.46 | 25 | 304.316.T.钛合金 |
C11a | 高温低压型 | 304.316 | 300-8000 | ≤350 | ≤4.0 | ≥0.46 | 25 | 304.316.T.钛合金 |
C11b | 高温中压型 | 304.316 | 300-8000 | ≤350 | ≤9.6 | ≥0.7 | 25 | 304.316.T.钛合金 |
C11c | 低温中压型 | 304.316 | 300-8000 | ≤150 | ≤9.6 | 25 | 304.316.T.钛合金 | |
C12 | 高温高压型 | 304.316 | 300-8000 | ≤350 | ≤16 | 25 | 304.316.T.钛合金 | |
C12a | 低温高压型 | 304.316 | 300-8000 | ≤150 | ≤16 | ≥0.7 | 25 | 304.316.T.钛合金 |
C13 | 液化气专用型 | 304.316 | 300-8000 | ≤150 | ≤2.0 | ≥0.46 | 25 | 304.316.T.钛合金 |
C14 | 普通耐腐性 | 316 | 300-8000 | ≤150 | ≤4.0 | ≥0.7 | 25 | 316.T.钛合金 |
C15 | PVC耐腐型 | PVC-U | 300-4000 | ≤45 | ≤0.6 | ≥0.46 | 25 | PVC-U |
C16 | 防腐性 （内寸四氟） | 不锈钢 内衬PTFE | 300-4000 | ≤150 | ≤2.0 | ≥0.8 | 25 | PTFE |
C17 | 蒸汽夹套加热型 | 304.316 | 300-4000 | ≤150 | ≤2.5 | ≥0.7 | 25 | 304.316.T.钛合金 |
C18 | 防霜型 | 304.316 | 300-4000 | -196~100 | ≤2.5 | ≥0.6 | 25 | 304.316.T.钛合金 |
顶装式 型号UQC-T30/T31/T32/T33/T34/T35
型号UQC- | 结构特点 | 接液材质 | 测量范围 | 适用介质条件 | 法兰连接 | ||||
温度 | 压力 | 密度 | 黏度 | DN | PN | ||||
T30 | 旁通管式 | 304.316 | 300~4000 | -10~400 | 0~2.45 | ≥1.0 | ≤0.04 | 50 | 2.5 |
T31 | 碳钢护管式 | 304.316 | 300~4000 | -10~400 | 0~6.3 | ≤0.04 | 100 | 2.5 | |
T32 | 不锈钢护管式 | 304.316 | 300~4000 | -10~400 | 0~2.45 | ≤0.04 | 100 | 2.5 | |
T33 | PVC防腐型 | PVC-U | 300~4000 | -10~45 | 0~0.6 | ≤0.04 | 100 | 2.5 | |
T34 | 防腐型（内衬四氟） | 1Cr18Ni9Ti 内衬PTFE | 300~4000 | -10~400 | 0~2.45 | ≤0.04 | 100 | 2.5 | |
T35 | 蒸汽夹套加热型 | 304.316 | 300~4000 | -20~250 | 0~1.6 | ≤0.04 | 100 | 2.5 | |
底装式 型号UQC-D40/D41/D42/D43/D444/D45
型号UQC- | 结构特点 | 接液材质 | 测量范围 | 适用介质条件 | 法兰连接 | ||||
温度 | 压力 | 密度 | 黏度 | DN | PN | ||||
D40 | 旁通管式 | 301.304.316 | 300~4000 | -10~400 | 0~2.45 | ≥1.0 | ≤0.04 | 50 | 2.5 |
D41 | 碳钢护管式 | 301.304.316 | 300~4000 | -10~400 | 0~6.3 | ≤0.04 | 100 | 2.5 | |
D42 | 不锈钢护管式 | 301.304.316 | 300~4000 | -10~400 | 0~2.45 | ≤0.04 | 100 | 2.5 | |
D43 | PVC防腐型 | PVC-U | 300~4000 | -10~45 | 0~1.6 | ≤0.04 | 100 | 2.5 | |
D44 | 防腐型（内衬四氟） | 1Cr18Ni9Ti 内衬PTFE | 300~4000 | -10~400 | 0~2.45 | ≤0.04 | 100 | 2.5 | |
D45 | 蒸汽夹套 加热型 | 301.304.316 | 300~4000 | -20~250 | 0~1.6 | ≤0.04 | 100 | 2.5 | |
