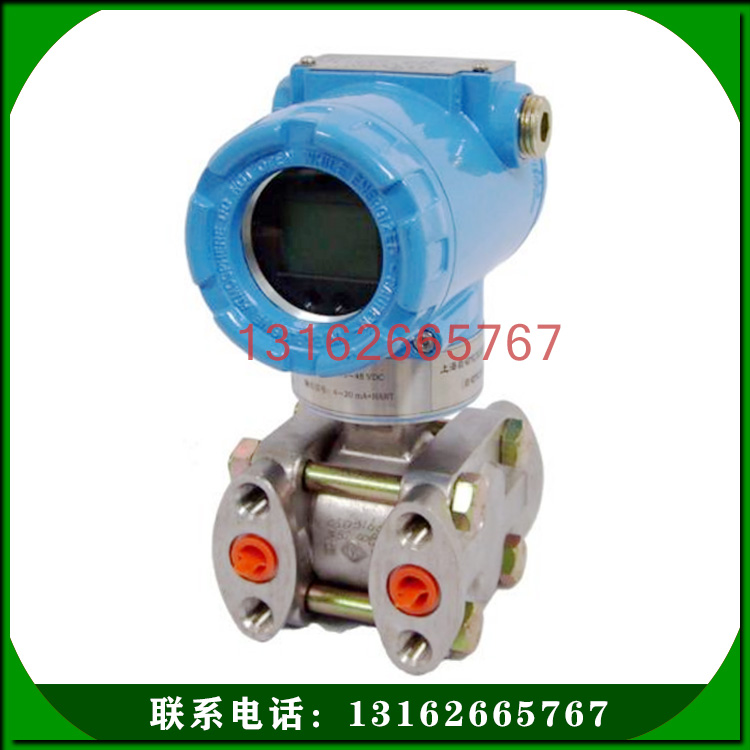

    差压变送器导压管排污时要注意哪些问题
    发布时间 : 2021-09-27

    1、排污前,最好打开平衡门。如果是测液位的,则不能打开平衡门;测流量的可以开平衡门。

    2、排污应在取样管内介质建立起压力之前,如果压力很高,再排污,则排污门容易关不严,造成泄漏。

    3、正常运行时,尽量不要排污。一是排污门关不严,二是高温的汽水容易伤着人和损坏设备。

    1、认真做好巡回检查工作

    仪表工一般都有自己所辖仪表的巡检范围,根据所辖仪表分布情况,选定最佳巡检路线,每天至少巡检两次。巡回检查时,仪表工应向操作人员了解当班仪表运行情况,及时处理仪表运行中出现的问题。

    仪表工巡检,主要针对一下几项内容:

    (1)、查看仪表指示、记录是否正常,现场一次仪表指示和控制室显示仪表、调节仪表指示值是否一致,调节器输出指示和调节阀阀位是否一致。

    (2)、检查仪表电源(AC220VDC24V)、气源(0.14MPa)是否在正常范围内。

    (3)、检查仪表保温、伴热状况。

    (4)、检查仪表本体和连接件损坏和腐蚀情况。

    (5)、检查仪表和工艺接口泄漏情况。

    (6)、查看仪表完好状况。仪表完好状况可参照化学工业部颁发的《设备维护检修规程》进行检查。

    2、制定详实的排污计划,定期排污

    定期排污主要是针对易冷凝、易结晶、易沉积介质仪表,这项工作应因地制宜,并不是所有过程检测仪表都需要定期排污。

    (1)、排污对象:

    排污主要是针对差压变送器、压力变送器、浮筒液位计等仪表,由于测量介质含有粉尘、油垢、微小颗粒等在导压管内沉积(或在取压阀内沉积),直接或间接影响测量。排污周期可由仪表工根据实践自行制定计划,定期执行。

    (2)、定期排污应注意事项:

    a、排污前,必须和工艺人员联系,取得工艺人员认可才能进行。

    b、流量或压力调节系统排污前,应先将自动切换到手动,保证调节阀的开度不变。

    c、对于差压变送器,排污前先将三阀组正负取压阀关死。

    d、排污阀下放置容器,慢慢打开正负导压管排污阀,使物料和污物进入容器,防止物料直接排入地沟,否则,一来污染环境,二来造成浪费。

    e、由于阀门质量差,排污阀门开关几次以后会出现关不死的问题,应急措施是加盲板,保证排污阀处于不泄漏,以免影响测量精确度。

    f、开启三阀组正负取压阀,拧松差压变送器本体上排污(排气)螺丝进行排污,排污完成拧紧螺丝。

    g、观察现场指示仪表,直至输出正常,若是调节系统,将手动切换与自动。

    3、在冬季进行仪表巡检维护,要抓住重点-保温伴热

    检查仪表保温伴热,是仪表工冬季日常维护工作的重要内容之一,它关系到节约能源,防止仪表冻坏,保证仪表测量系统正常运行,是仪表维护不可忽视的一项工作。冬天,仪表工巡回检查应观察仪表保温状况,检查安装在工艺设备与管线上的仪表,如椭圆齿轮流量计、电磁流量计、旋涡流量计(涡街流量计)、涡轮流量计、质量流量计、法兰式差压变送器、浮筒液位计和调节阀阀等保温状况,观察保温材料有否脱落,有否被雨水打湿造成保温材料不起作用。个别仪表需要保温伴热时,要检查伴热情况,发现问题及时处理。同时,还要检查差压变送器和压力变送器导压管线保温情况,检查保温箱保温情况。差压变送器和压力变送器导压管内物料由于处在静止状态,有时除保温以外尚需伴热,伴热有电伴热和蒸汽伴热。对于电伴热应检查电源电压,保证正常运行。蒸汽伴热是化工企业最常见的伴热形式,对于蒸汽伴热,由于冬天气温变化很大,温差可达20℃左右,仪表工应根据气温变化调节伴热蒸汽流量。蒸汽流量大小可通过观察伴热蒸汽管疏水器排汽状况决定,疏水器连续排汽说明蒸汽流量过大,很长时间不排汽说明蒸汽流量太小。蒸汽流量调节裕度是很大的,因为蒸汽伴热是为了保证导压管内物料不冻,所以伴热蒸汽量不是愈大愈好,有些仪表工为了省事,加大伴热蒸汽量,天气暖和了也不关小蒸汽流量,这样一是造成不必要的能源浪费,有时甚至造成测量误差,因为化工物料冰点和沸点各不相同,对于沸点比较低的物料保温伴热过高,会出现汽化现象,导压管内出现汽液两相,引起输出振荡,所以根据冬天天气变化及时调整伴热蒸汽量是十分必要的。

    4、设备检修和开停车注意事项

    生产企业开车、停车很普遍。短时间停车对仪表影响不大,工艺人员根据仪表进行停车或开车操作,需要仪表工配合的事不多,仪表自身需要处理的事也不多。本文要闸述的开停车主要是由于全厂大检修,全厂范围内的停车和开车,或者某个产品由于产品滞销、原材料供应不上等原因需要较长一段时间停车然后再开车的情况。新建项目投产开车也不在此范围之中。

    1、仪表停车

    仪表停车相对比较简单,应注意事项如下:

    a、和工艺人员密切配合。

    b、了解工艺停车时间和化工设备检修计划。

    c、根据化工设备检修进度,拆除安装在该设备上的仪表或检测元件,如热电偶、热电阻、法兰差压变送器、浮筒液位计、电容液位计、压力表等,以防止在检修化工设备时损坏仪表。在拆卸仪表前先停仪表电源或气源。

    d、根据仪表检修计划,及时拆卸仪表。拆卸储槽上法兰差压变送器时,一定要注意确认储槽内物料已空才能进行,并注意保护变送器膜片。若物料倒空有困难,必须确保液面在安装仪表法兰口以下,待仪表拆卸后,及时装上盲板。

    e、拆卸热电偶、热电阻、电动变送器等仪表后,电源电缆和信号电缆接头分别用绝缘胶布、粘胶带包好,妥善放置。同时,拆卸变送器必须先停电。

    f、拆卸压力表、压力变送器时,要注意取压口可能出现堵塞现象,造成局部憋压,物料(液和气)冲出来伤害仪表工。正确操作是先松动安装螺栓,排气,排残液,待气液排完后再卸下仪表。

    g、对于气动仪表、电气阀门定位器等,要关闭气源,并松开过滤器减压阀接头。

    h、拆卸环室孔板时,注意孔板方向,一是检查以前是否有装反,二是为了再安装时正确。由于直管段的要求,工艺管道支架可能少,要防止工艺管道一端下沉,给安装孔板环室带来困难。

    i、拆卸的仪表其位号要放在明显处,安装时对号入座,防止同类仪表由于量程不同安装混淆,造成仪表故障。

    j、带有联锁的仪表,切换置手动然后再拆卸。

    2、仪表开车

    仪表一次开车成功或开车顺利,说明仪表检修质量高,开车准备工作做得好。反之,仪表工就会在工艺开车过程中手忙脚乱,有的难以应付,甚至直接影响工艺生产。由于仪表原因造成工艺停车、停产,是仪表工作的忌讳的事情。

    仪表开车注意事项如下:

    a、仪表开车要和工艺密切配合。要根据工艺设备、管道试压试漏要求,及时安装仪表,不要因仪表影响工艺开车进度。

    b、由于全厂大修,拆卸仪表数量很多,安装时一定要注意仪表位号,对号入座。否则仪表不对号安装,出现故障很难发现(一般仪表工不会从这方面去判断故障原因或来源)。

    c、仪表供电。仪表总电源停的时间不会很长,这里讲仪表供电是指在线仪表和控制室内仪表安装接线完毕,经检查确认无误后,分别开启电源箱自动开关,以及每一台仪表电源开关,对仪表进行供电。用24VDC电源,要特别注意输出电压值,防止过高或偏低。

    d、气源排污。气源管道一般采用碳钢管,经过一段时间运行后会出现一些锈蚀,由于开停车的影响,锈蚀会剥落。仪表空气处理装置用干燥的硅胶时间长了会出现粉末,也会带入气源管内。另外一些其他杂质在仪表开车前必须清除掉。排污时,首先气源总管要进行排污,然后气源分管进行排污,直至电气阀门定位器配置的过滤器减压阀,以及其他气动仪表、气动切断球阀等配置的过滤器减压阀进行气源排污,控制室有气动仪表配置的气源总管也要排污。待排污后再供气,防止气源不干净造成恒节流孔堵塞等现象,使仪表出现故障。

    e、孔板等节流装置安装要注意方向,防止装反。要查看前后直管段内壁是否光滑、干净,有脏物要及时清除,管内壁不光滑用锉、砂布打光滑。环室里要管道中心,孔板垫和环室垫要注意厚薄,材料要准确,尺寸要合适。节流装置安装完毕要及时打开取压阀,以防开车时没有取压信号。取压阀开度建议手轮全开后再返回半圈。

    f、调节阀安装时注意阀体箭头和流向一致。若物料比较脏,可打开前后截止阀冲洗后再安装(注意物料回收或污染环境),前后截止阀开度应全开后再返回半圈。

    g、采用单法兰差压变送器测量密闭容器液位时,通常加入负迁移,这种测量方法是在负压连通管内充液,因此当重新安装后,要注意在负压连通道内加液,加液高度和液体密度的乘积等于法兰变送器的负迁移量。所加液体一般和被测介质即容器内物料相同。

    h、用隔离液加以保护的差压变送器、压力变送器,重新开车时,要注意在导压管内加满隔离液。

    i、气动仪表信号管线上的各个接头都应用肥皂水进行试漏,防止气信号泄漏,造成测量误差。

    j、当用差压变送器测量蒸汽流量时,应先关闭三阀组正负取压阀门,打开平衡阀,检查零位。待导压管内蒸汽全部冷凝成水后再开表。防止蒸汽末冷凝时开表出现振荡现象,有时会损坏仪表,也有一种安装方式,即环室取压阀后一个隔离罐,在开表前通过隔离罐往导压管内充冷水,这样在测量蒸汽流量时就可以立即开表,不会引起振荡。

    k、热电偶补偿导线接线注意正负极性,不能接反。热电阻A.B.C三极注意不要混淆。

    l、检修后仪表开车前应进行联动调校,即现场一次仪表(变送器.检测元件等)和控制二次仪表(盘装、架装、DCS)指示一致。检查调节器输出,DCS输出、手操器输出和调节阀阀位指示一致(或与电气阀门定位器输入一致)。

    m、有联锁的仪表,在仪表运行正常,工艺操作正常后再切换到自动(联锁)位置。

    n、金属管转子流量计开车时,由于检修停车时间长,工艺动火焊接法兰等因素,在工艺管道内可能有焊渣、铁锈、微小颗粒等杂物,应先打旁路阀,经过一段时间后开启金属管转子流量计进口阀,然后打开出口阀,最后关闭旁路阀,避免新安装的金属管转子流量计开表不久就出现堵的故障。另外,要注意开关阀门的顺序,对于离心泵为动力输送物料的工艺路线,开关顺序要求不高;若是活塞式定量泵输送物料,阀门开关顺序颠倒(先关旁路阀,再开进口阀与出口阀。而且开关阀门时间间隙又大一些,即关闭旁路阀后没有立即开启金属管转子流量计出口阀),往往引起管道压力增加,损坏仪表,出现一些其他故障。
