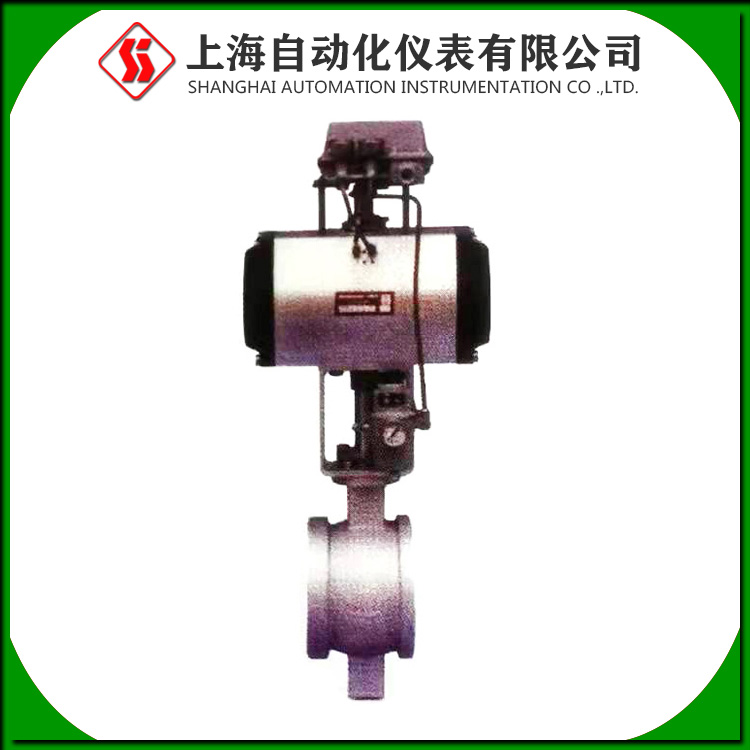

    77-36200气动V形调节球阀
    77/78-36200系列气动V形调节球阀是一种直角回转式调节球阀,它由V形球阀和气动单、双作用执行机构二部分组成。V形球阀的密封形式有软密封和金属硬密封二种,气动V形调节球阀与阀门定位器配套使用,可实现比例调节。

    全国热线

    13162665767

    77-36200气动V形调节球阀

    产品介绍

    77/78-36200系列气动V形调节球阀是一种直角回转式调节球阀,它由V形球阀和气动单、双作用执行机构二部分组成。V形球阀的密封形式有软密封和金属硬密封二种,气动V形调节球阀与阀门定位器配套使用,可实现比例调节。

    产品特点

    1、由于V形球阀流道简单、流阻小、因此流通能力较大。

    2、可调比可高达3001

    3、具有较高的密封等级:软密封结构的泄漏等级为GBT4213 VI  级;硬密封结构的泄漏等级为GBT4213IV级。

    4、气动V形调节球阀为直角回转结构,当阀芯相对阀座旋转时具有较强的剪切作用,因此尤其适用于带有纤维和微小颗粒介质的调节。

    5、执行机构采用美国Bellofram公司的GTX系列齿轮、齿条式双活塞气动执行机构,该执行机构具有体积小、重量轻、输出力大等特点,且活塞与缸体间配有低摩擦系数的非金属导向环,避免活塞与缸体的直接接触,降低了摩擦力,因而使执行机构动作灵敏、使用寿命长。

    6、正、反作用方式变换较为方便只需打开执行机构二端的气缸盖,将二活塞旋转1 80。安装,即能实现作用方式的转换。

    7、整机具有结构简单、维护方便、体积小、重量轻、易于安装等优点。

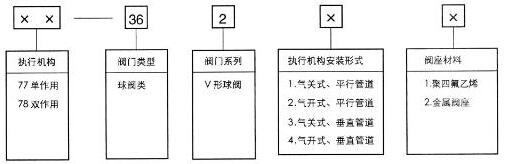

    产品型号及编制说明


    主要技术指标

    基本误差:±2%

    回差:2%

    死区:0.6%

    泄漏等级:金属密封 GB/T4213Ⅳ级;软密封GB/T4213Ⅵ级

    阀体常用材料、适用介质温度

    阀体材料

    材料牌号

    公称压力

    适用介质温度

    软密封

    金属密封

    铸碳钢

    WCB

    1.6;6.4

    -25-180

    -25-350

    铸不锈钢

    ZG1Cr18Ni9Ti

    -40-180

    -40-350

    ZG0Cr18Ni12Mo2Ti

    主要技术参数

    公称通径DN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量系数Kv

    25

    40

    63

    100

    160

    250

    350

    630

    1000

    1600

    2500

    4000

    流量特性

    近似百分比

    公称压力PN(MPa)

    1.66.4

    连接形式

    无法兰连接(对夹式),管道法兰:JB79-59

    额定转角行程

    90°

    双作用

    配用执行机构GTX

    75

    92

    110

    127

    143

    160

    190

    210

    气源接口

    1/4NPT

    手轮型号

    HJ38

    HJ54

    单作用

    配用执行机构GTX

    110K4

    127K4

    160K4

    160K5

    190K4

    210K4

    254K4

    300K6

    气源接口

    1/4NPT

    手轮型号

    HJ38

    HJ54

    HJ80

    气源压力(MPa

    0.6

    作用方式

    气开、气关

    固有可调比

    3001

    环境温度℃

    -20~90-40~150(特殊订货)

    注:表中的执行机构配置为标准配置,如现场气源较低和关闭压差过大或过小时,执行机构的配置可能与表中不符。
