    ULS57智能脉冲型雷达物位计
    ULS57智能脉冲型雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。

    全国热线

    13162665767

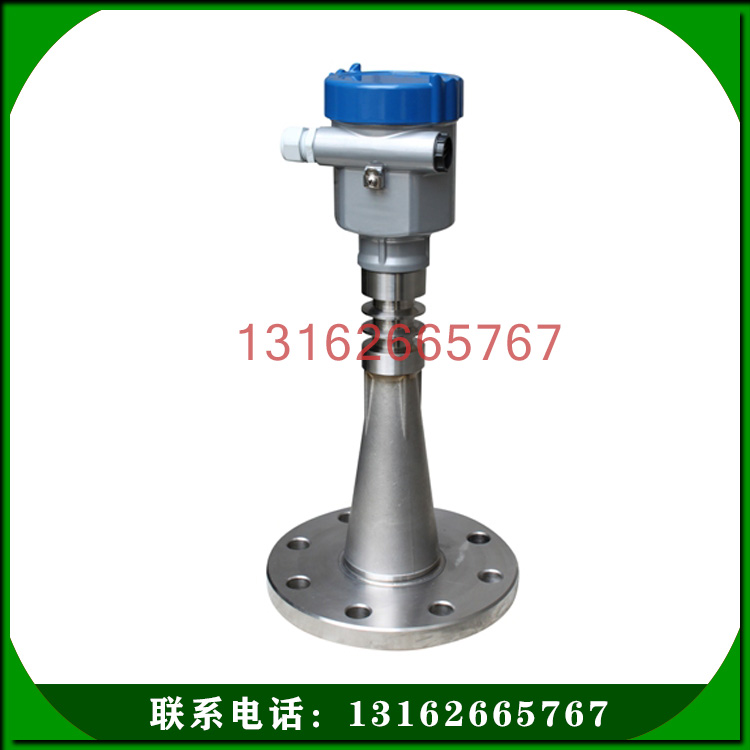

    ULS57智能脉冲型雷达物位计


    ULS57智能脉冲型雷达物位计工作原理

    ULS57智能脉冲型雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。

    ULS57智能脉冲型雷达物位计产品特点

    雷达物位计采用了高达26GHz的发射频率,因而具有:

    1、波束角小(最小5度),能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;

    2、天线尺寸小,便于安装和加装防尘罩等天线防护装置;

    3、测量盲区更小,对于小罐测量也会取得良好的效果;

    4、波长更短,对小颗粒物质的料位测量更适合。

    5、采用了先进的微处理器和独特的EchoDiscovery回波处理技术,雷达物位计可以应用于各种复杂工况。

    6、采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

    ULS57智能脉冲型雷达物位计技术参数

    特  征: 四氟锥面天线,防腐、防凝结。

    应  用: 适合食品、医药等行业的强腐蚀性液体,或卫生级环境测量。

    最大量程: 20m

    测量精度: ±3mm

    过程连接: 不锈钢316L喇叭/PTFE振子

    天线结构: 锥面振子,防凝结物

    过程温度: (-40~150)°C

    过程压力: (-0.1~1.6)MPa

    频率范围: 26GHz

    信号输出: (4~20)mA/HART

    电  源: 两线制/四线制

    ULS57智能脉冲型雷达物位计选型标准

    ULS57

    许可证

    P

    I

    C

    G

    标准型(非防爆)

    本安型(Exia II CT6)

    本安型+船用许可证(Exia   II CT6)

    本安型+隔爆型(Exd [ia]ia II CT6)

      天线型式/材料

    B

    C

    D

    X

    (U型)不锈钢复合PTFE法兰  DN50

    (U型)不锈钢复合PTFE法兰  DN80

    (U型)不锈钢复合PTFE法兰  DN100

    特殊定制

                电子组件

    B

    C

    D

    (4~20)mA/HART两线制

    (4~20)mA/(22.8~26.4)V DC /HART两线/四线制

    (198~242)V   AC/HART四线制

                   外壳/防护等级(注)

    A

    B

    D

    G

    铝/IP67

    塑料/IP66

    铝两腔/IP67

    不锈钢316L/IP67

                         电缆进线

    M

    N

    M20x1.5

    ½NPT

                             现场显示/编程

    A

    X

    不带

    注:本安型(Exia II CT6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia II CT6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia II CT6)只限用“C”“D”电子组件及“D”型外壳;标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15。
