    WRNK-240防爆铠装热电偶
    WRNK系列防爆铠装热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示仪表、记录和调节仪表,对系统实行检测、调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽、碳氢化合物等,如果使用普通热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆或本安型热电偶作为温度传感器。另外它还具有多种防爆形式,防爆性能好,压簧式感温元件,抗振性能好,机械强度高,耐压性能好。

    全国热线

    13162665767

    WRNK-240防爆铠装热电偶


    上海自动化仪表三厂WRNK-240防爆铠装热电偶产品简介

    WRNK系列防爆铠装热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示仪表、记录和调节仪表,对系统实行检测、调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽、碳氢化合物等,如果使用普通热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆或本安型热电偶作为温度传感器。另外它还具有多种防爆形式,防爆性能好,压簧式感温元件,抗振性能好,机械强度高,耐压性能好。

    上海自动化仪表三厂WRNK-240防爆铠装热电偶工作原理

    隔爆或本安热电偶与装配式热电偶的结构、原理基本相同,所区别的是,隔爆或本安型产品接线盒(外 壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间、壁厚和机械强 度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其 内压不会破坏接线盒,而由此产生的热能不能向外扩散、传爆。

    上海自动化仪表三厂WRNK-240防爆铠装热电偶主要技术指标

    量程规格

    型 号

    分度号

    测量范围

    精度等级

    允许偏差Δt

    WRNK

    WRNK2

    K

    0~800℃

    I

    ±1.5±0.004%t

    ±2.5±0.75%t

    注:”t“为感温元件实测温度,

    热响应时间

    在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用 T0.5表示。

    公称压力

    一般是指常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许工作压力不仅与保护管材料、 直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

    热电偶绝缘电阻

    常温绝缘电阻的试验电压为:直流500±50V

    测量常温绝缘电阻的大气条件为:温度15~35,相对湿度45%,大气压力86~106kPa

    对于长度>1米的热电偶,常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M即:Rr·L100 MΩ·m L1m式中:Rr-热电偶的常温绝缘电阻值,L-热电偶的长度,m

    对于长度≤1的热电偶,常温绝缘电阻值应不小于100 MΩ

    防爆类型和级组

    防爆级组:dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6

    本安级组:iaⅡBT4或iaⅡCT4(多对式)

    iaⅡBT6或iaⅡCT6(多对式)

    外壳防护等级IP65

    原理结构

    隔爆或本安热电偶与装配式热电偶的结构、原理基本相同,所区别的是,隔爆或本安型产品接线盒(外壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间是、壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合体气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散一传爆。

    由于产品采用上述防爆特殊结构,使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4iaIIBT4iaIICT6防爆类别范围内,只要用户遵守产品使用规则,产品就能达到可靠的防爆效果。

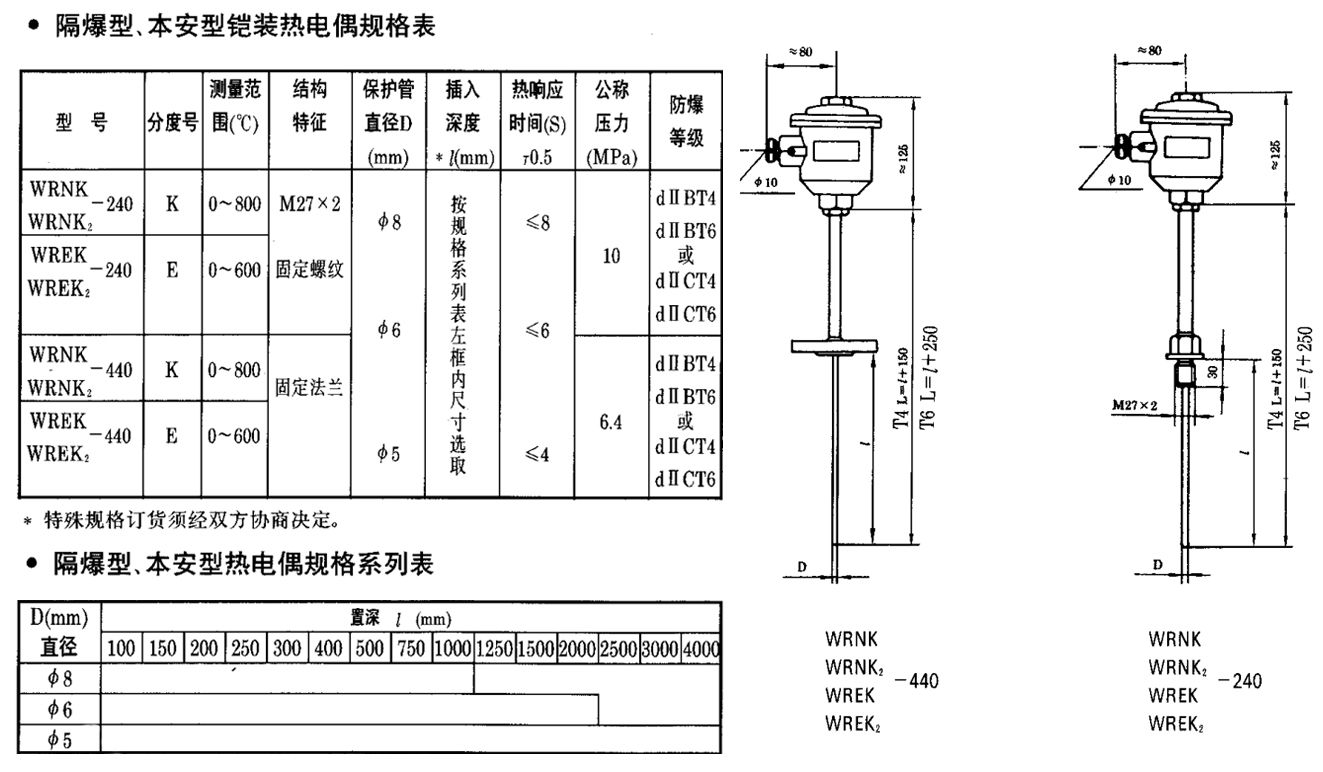

    上海自动化仪表三厂WRNK-240防爆铠装热电偶型号表示

    W

    R

    规格

    内容

    E

    镍铬-铜镍(康铜)

    N

    镍铬-镍硅(镍铬-镍铝)

    K

    铠装式

    代号

    偶丝对数

    单支

    2

    双支

    2

    固定螺纹

    4

    固定法兰

    安装固定形式

    4

    隔爆型、本安型

    线

    设计序号

    0

    W

    R

    N

    K

    2

    4

    0
